今天去南河谷幫忙監工
南河谷的公有建築,水泥包覆H型鋼基礎六個,H型鋼平面基座(日字型),牆面及四角柱子是防腐木材,牆面夾板(3分),地板為夾板(5分),屋頂為厚板材作為骨幹,上鋪OSB板,下面裝飾薄松木板,上面防水油毯,最上面鋪玻璃纖維軟瓦(氣釘槍施工),以下圖片介紹:

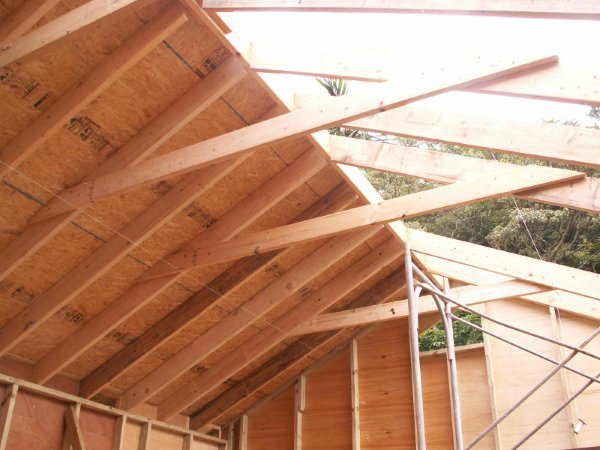

1.我們原來最為擔心的就是屋脊,木工師傅用板材拉住兩邊的屋頂支撐板,這樣看來強度應該還好,因為這屋子的屋頂很輕

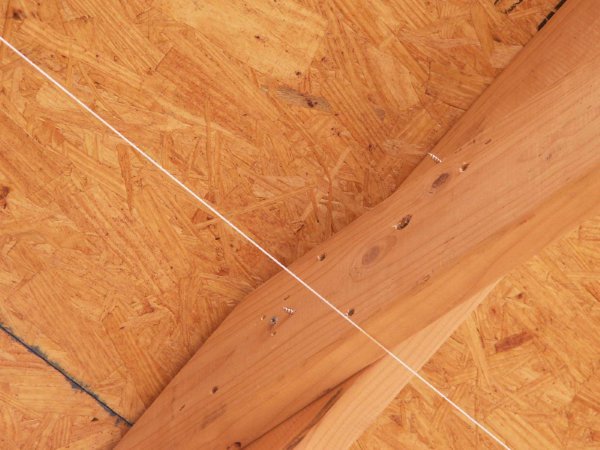

2. 上述的橫拉板材施工有點粗糙,師傅沒有去找短一點的釘子,直接用過長的長釘,所以釘子的尾端露出很多,當然假如人不會在屋頂活動就好,師傅說會用板子從下方蓋住

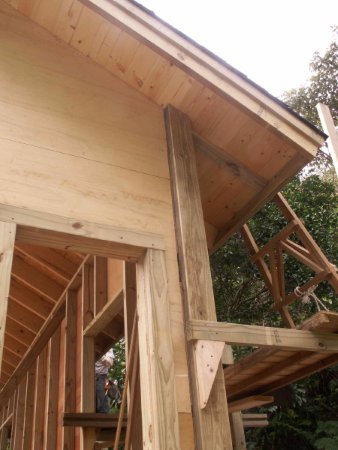

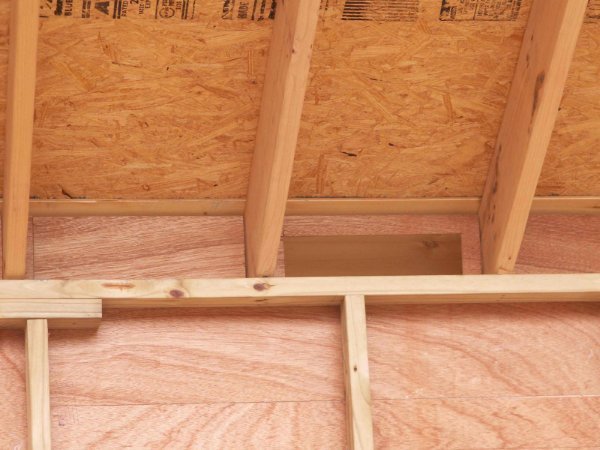

3.屋頂與前面的接合處頗有趣,師傅切割出梁柱的空間,這樣一來就不會留下蟲鳥穿越的廊道,另外挖了通氣孔,應該會裝設網子吧

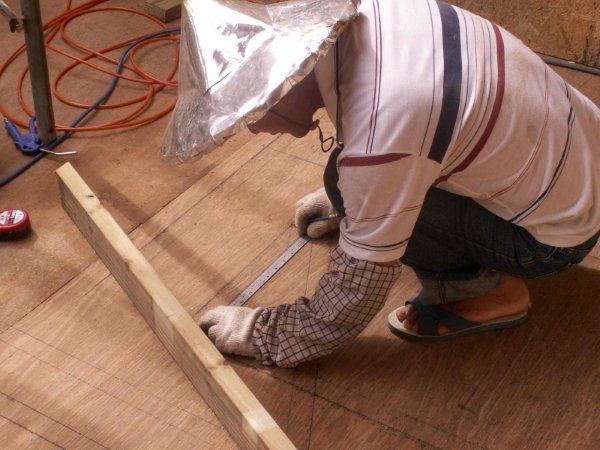

4.這一招很不錯,直接在地板上用墨線先打上1:1的圖,然後一一裁切所需繳裁,主要是用來組合山牆以及老虎窗,因為有角度的關係,所以這樣施工比較不容易出錯,讚喔!

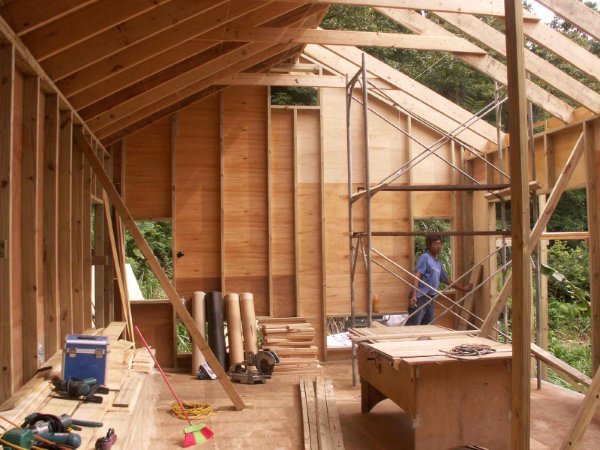

5.室內狀況,注意有臨時的支撐,斜的是支撐牆面(直接固定在地板上),直的是支撐屋頂,另外還有些支撐在窗框或門框的是方便外牆及屋頂施工的臨時鷹架
6.閣樓通氣窗的結構,其實它還是屋頂脊樑的主要支撐(嗯,這裡...呃)
7.屋頂的收邊

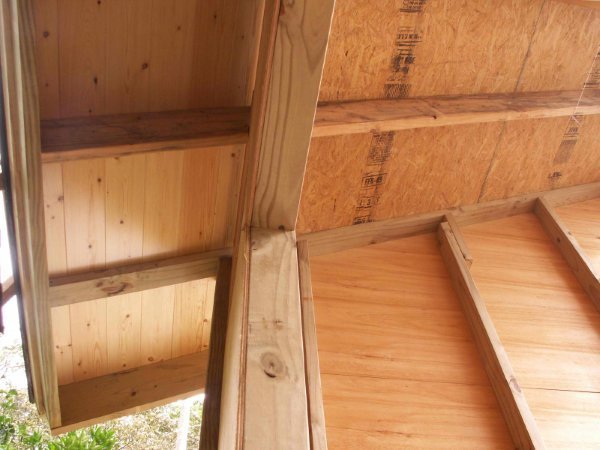

8.注意屋內的屋頂部分是OSB板,可是屋外是松木板,松木板很薄,純粹是裝飾,沒什麼強度(高傑旗山的屋子也是這做,我有參與到)

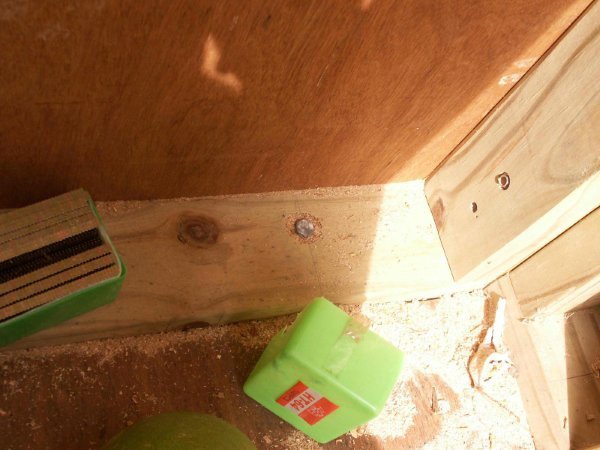

9.牆面與四角的柱子直接用六角自攻木工螺絲鎖上,與底下的H型鋼則是鑽孔後用六角螺絲固定(我不知道鑽過H型鋼是用什麼工具)

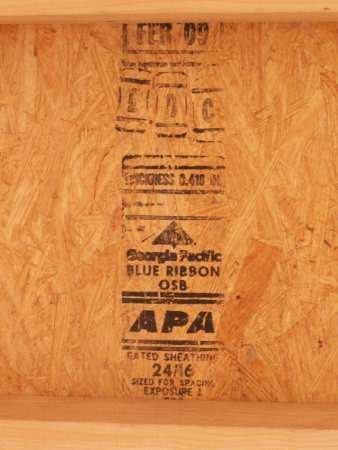

10.接著是屋頂材料,OSB板,師傅說屋頂 如果用夾板受熱容易變形,OSB板比較有熱穩定性

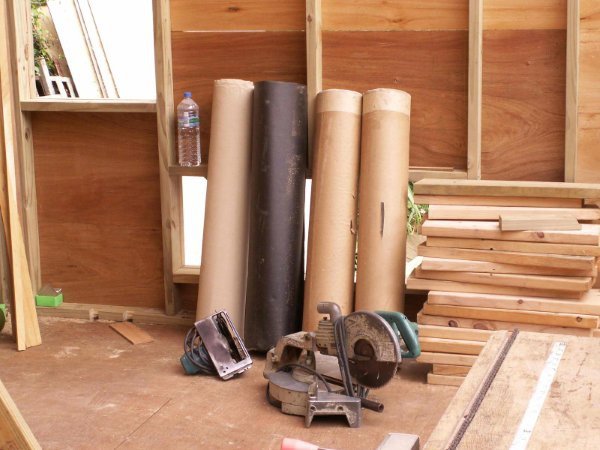

11.OSB上鋪防水油毯,就是那四綑筒狀的
12.防水油毯上再鋪玻璃纖維軟瓦
13.為什麼我知道是玻璃纖維呢,看包裝,是頑皮豹說的,呵呵
乎~ 終於貼完了
